IC200GBI001 是 GE Versamax 系列中的 Genius 网络接口单元（NIU），以下将从其功能特性、技术参数、应用等方面进行详细介绍：

功能特性
- 分布式 I/O 架构支持：作为 Genius 从模块，可托管和控制 I/O 模块，实现分布式 I/O 架构，让系统的布局更加灵活，便于扩展和维护。
- 数据传输与存储：支持 153.6kbaud 的传输速度用于扩展网络配置，标准配置为 153.6kbaud、76.8Kbaud 和 38.4Kbaud。每次扫描可管理 128 字节网络输入和 128 位输出的扫描，拥有 1024 点离散输入存储器、1024 字节离散输出存储器、128 字节模拟输入存储器和 128 字节模拟输出存储器。
- 端口与连接：配有双 Genius 连接端子，上层终端用作主要的 Genius 连接点，下层终端用作冗余端口，采用菊花链拓扑连接，通信电缆两端安装有终端电阻，电阻值可为 75、100、120 或 150 欧姆。
- 模块容纳能力：每个机架最多容纳 8 个 I/O 模块，支持安装多达 8 个机架，最多可支持 64 个 I/O 模块，可满足大规模 I/O 点数的需求。
- 兼容性：兼容 90-70 系列、PACSystem RX7i 和 PACSystem RX3i 等多种控制器系统，方便用户在不同的控制系统中进行集成和使用。
- 其他功能：具有可拆卸连接器，方便安装和维护；支持光纤电缆和屏蔽双绞线（STP）电缆，提高了通信的稳定性和抗干扰能力；还可通过增强诊断模式（EDM）提供操作员诊断数据，便于及时发现和解决系统故障。
技术参数
- 电源功耗：功率消耗为 250mA@5VDC 和 10mA@3.3VDC。
- 串行总线地址：范围是 0 到 31。
- 设备尺寸：长 114.3mm、宽 82.55mm、高 76.2mm。
- 重量：约 0.5kg。
应用领域
- 工业自动化生产线：用于连接各种 I/O 模块，如传感器、执行器等，实现对生产线上各个环节的精确控制和监测，确保生产线的高效稳定运行。
- 过程控制系统：在化工、电力、水处理等过程控制领域，可将现场的各种模拟量和开关量信号通过 I/O 模块采集并传输到控制器，同时将控制器的指令发送到现场设备，实现对工艺流程的自动化控制。
- 智能建筑系统：可用于连接建筑中的各种设备，如照明系统、空调系统、安防系统等，实现对建筑设备的集中管理和智能化控制，提高建筑的能源利用效率和舒适度。

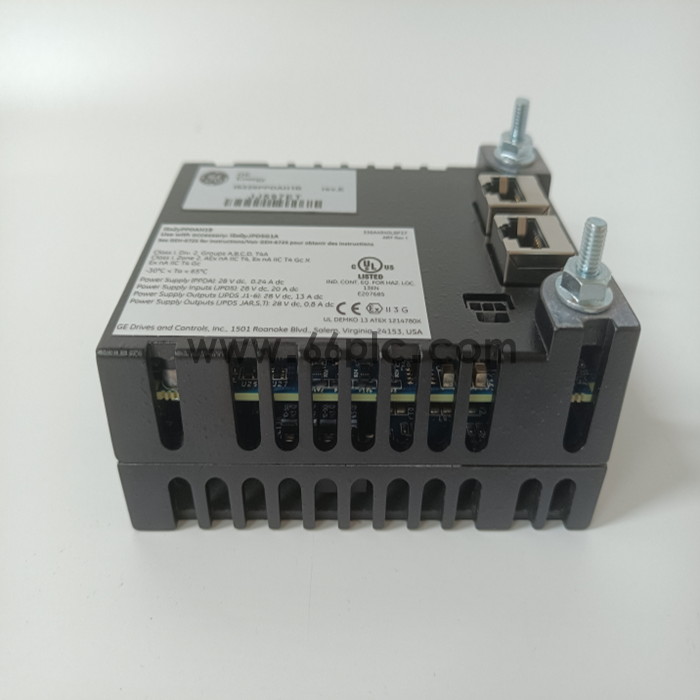

GE IS220PPDAH1B-3.png
